기계

Bulk Material Handling System 최적 설계, 제작, 납품 및 시운전 일체

• Coal Handling System
• Limestone & Gypsum Handling System
• Ash Handling System
• Pyrites Handling System
• Biomass Handling System
• Sampling System
• 기타 Special conveyors
• 물류 센터, 자동화 창고

발전소 내 이송 설비 및 부대 설비

• 설비 점검, 성능 개선, 개조 공사
• 기술 자문 및 설계, 제작, 시운전

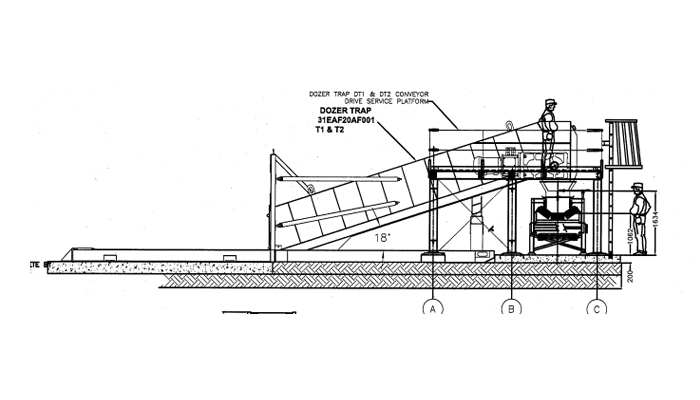

Belt Conveyor 설계, 제작 및 일체 공사

• CEMA, ISO, JIS, DIN code에 따른 설계 계산 검토 가능

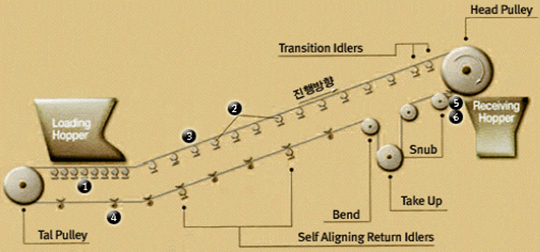

주요 구성품 최적 설계 및 표준 설계

• Drive Unit : Motor, Reducer, Coupling, Brake, Backstop
• Pulleys : Head, Tail, Snub, Bend, Take-up
• Idlers : Carrying, Return, Impact, Transition, Self Aligning
• Conveyor Belt : NN, EP, ST belt
• Belt Cleaner : Primary, Secondary, V-scraper
• Chute / Skirtboards
• Take-up Device : Gravity, Screw
• Stringer & Support Structure
• 표준설계 Spare Part 최소화

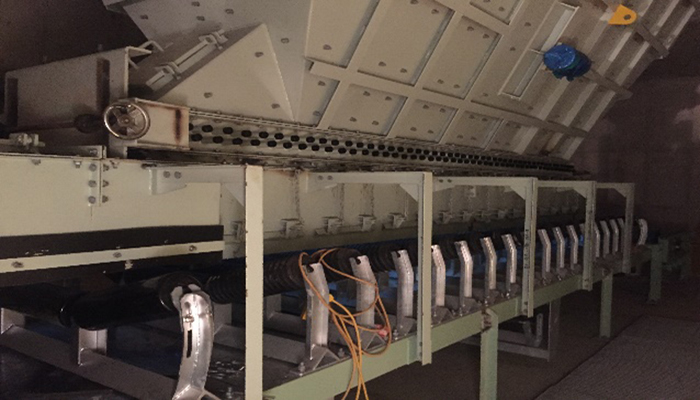

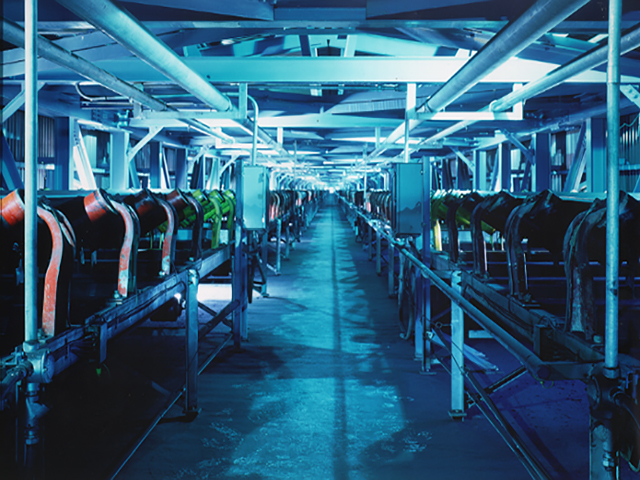

Belt Conveyor 설계, 제작 및 일체 공사

특징

• 설비 구성이 단순하며 보편적으로 이용, 대용량 운송 가능.
• 장거리 이동이 가능하나, Horizontal Curve 구성에 제약이 큼.
• 용량에 따라 Belt Width(400~2,200mm), Trough Angle(0~45˚) 선정 용이
• 주위 환경에 따르는 분진 억제 설비 필요
  (Line 중간에 Hood Cover, Gallery 등).
• 경사각(15~18˚) 및 속도(180~240m/min)에 제약을 받음.

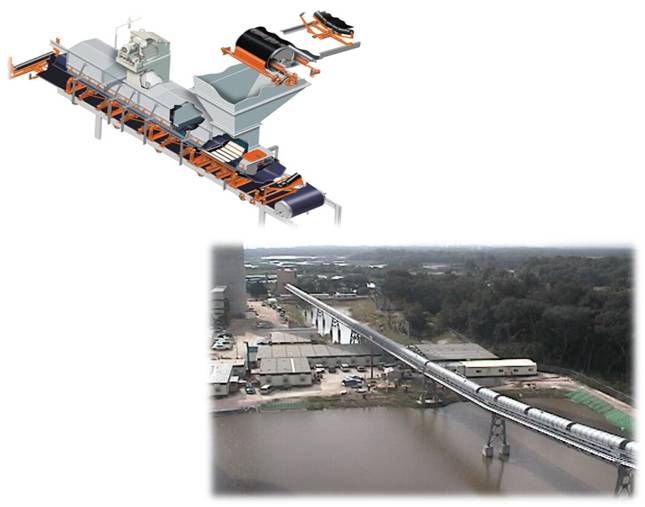

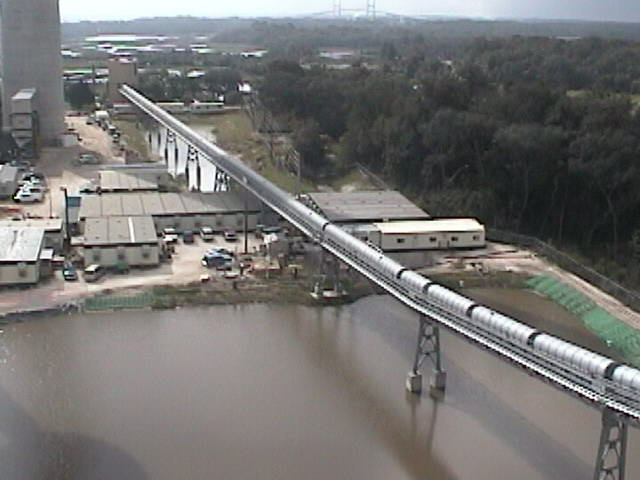

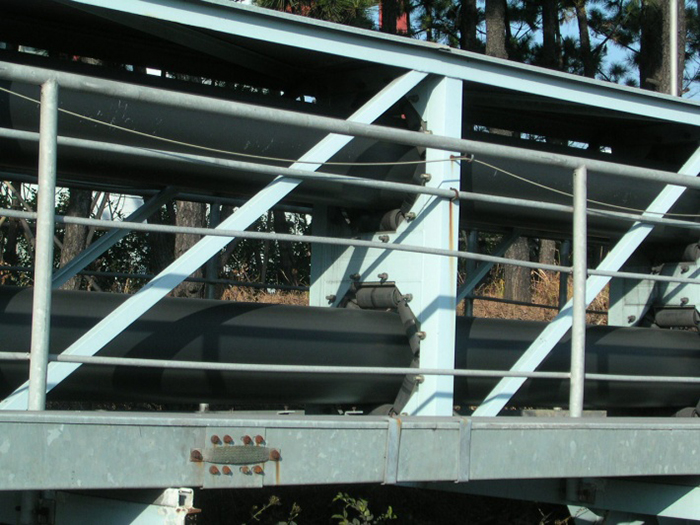

Pipe Conveyor 설계, 제작 및 일체 공사

특징

• Head와 Tail부분은 일반 Belt Conveyor 와 유사하나, 중간 부분은 벨트 자체로 완전 밀폐
• 상하좌우로 큰 제약 없이 설비 구성이 용이
  (곡률 반경 설계 검토 필요)
• 완전 밀폐로 주위 환경에 따르는 분진 억제/소화 설비 불필요, 지지 구조물 중량 감소
• 저용량 운송에 상용중이나, 점진적으로 대용량(3,000T/H), 장거리에도 적용하는 추세

Bucket Elevator 설계, 제작 및 일체 공사

특징

• 주요 구성품 : Drive, Chain (Belt), Sprocket (Pulley), Bucket, Case 등 배출 형태에 따라 원심 배출식(곡물), 유도 배출식, 완전 배출식 (점착성이 많은 물질) 등으로 구성.
• 운반물의 종류 및 이용 목적에 따라 선정
• 협소한 공간 및 수직 이송이 필요한 부분에 적합.
• 저용량의 분말 혹은 낟알 이송 시 Chain 대신 Belt Type 사용 가능.

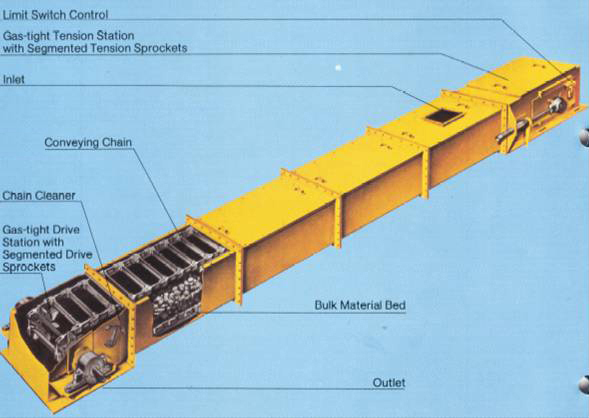

Drag Chain Conveyor (Case Conveyor) 설계, 제작 및 일체 공사

특징

• Chain, Flight 및 Case로 구성
• 수평, 경사, 수직을 조합한 형상 구성 가능.
• 완전 밀폐 구조로 외부로 분진 발생이 적음.
  (Wood Pellet, Wood chip등 Biomass 이송에 적합)
• Slide Gate 부착으로 여러 개소의 이송물 배출 가능.
• 저용량, 단거리 이송에 적합.
• 이송물, 속도, 체인 타입 등 에 따른 마모 발생 가능성 높음 (최적 설계 필요)

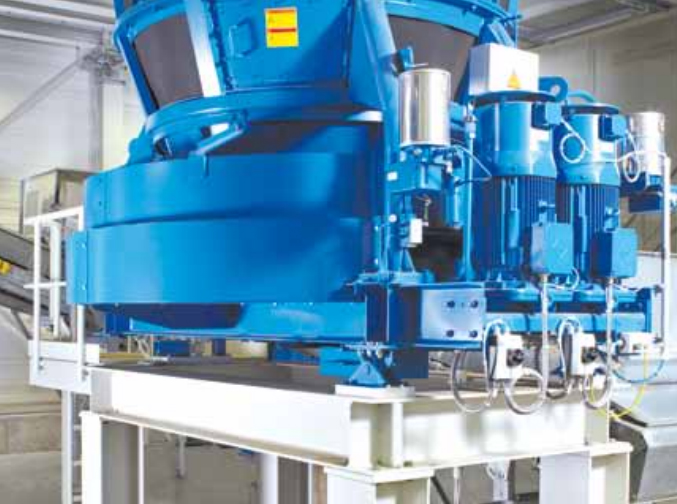

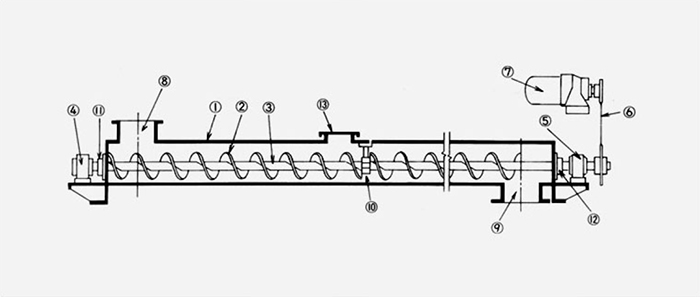

Screw Conveyor(or Feeder) 설계, 제작 및 일체 공사

특징

• 다양한 형태의 Screw 모양 적용 가능
• 정량 공급 필요시 적용
• 완전 밀폐 구조로 외부로 분진 발생이 거의 없음
• 저용량, 단거리 이송에 적용
• Screw와 본체 사이 Gap으로 인한 잔류물이 남음
• 마모성이 큰 분립체 및 큰 더미 운전에 부적합
• 길이가 긴 경우, Shaft 쳐짐 및 Screw와 Casing 간 마모 고려 설계

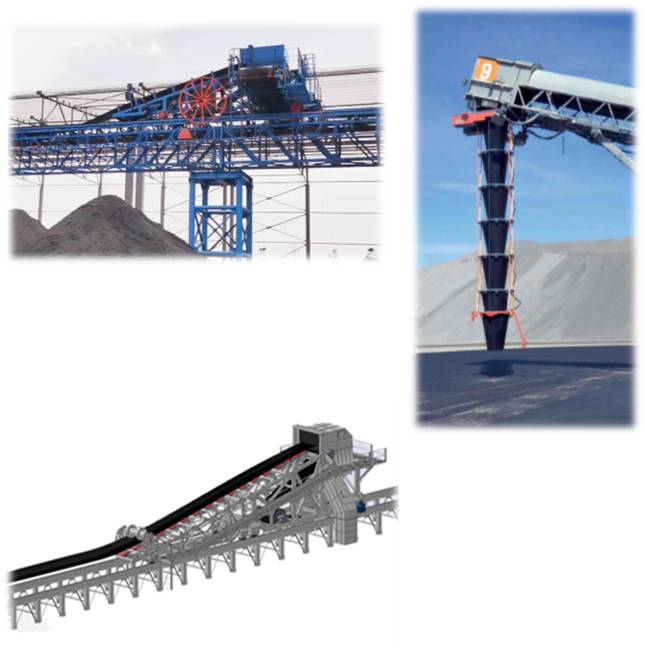

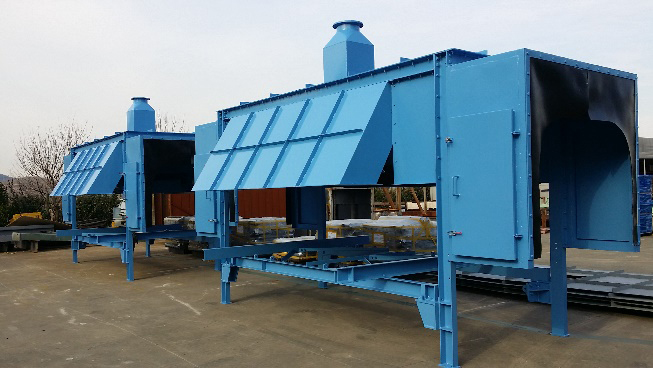

Movable Tripper & Discharge chute 설계, 제작 및 일체 공사

특징

• Silo 또는 Coal Shed/Open Yard 등의 하역 설비
• Rail을 따라 이동하여 연속 하역 가능

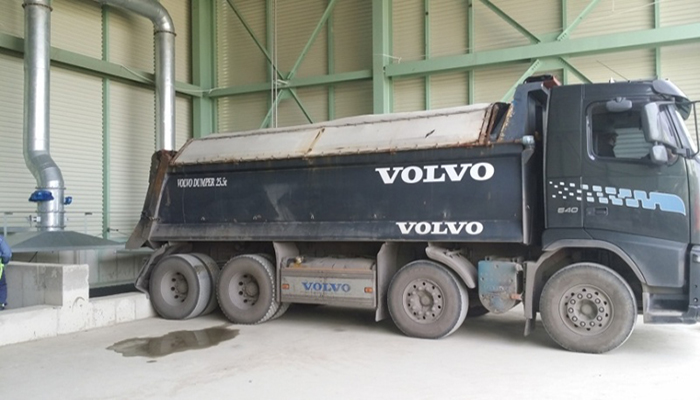

• Telescopic chute등을 Tripper에 연결하여 Bulk Truck 또는 Yard에 하역 가능
• Tripper 구조적 및 운전시 안정성 최적설계 검토 필요
• Position Limit switch 또는 Encoder 이용한 위치 제어 용이

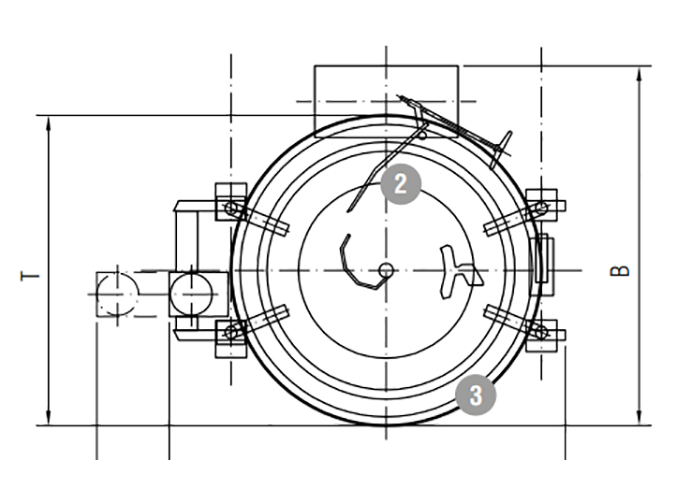

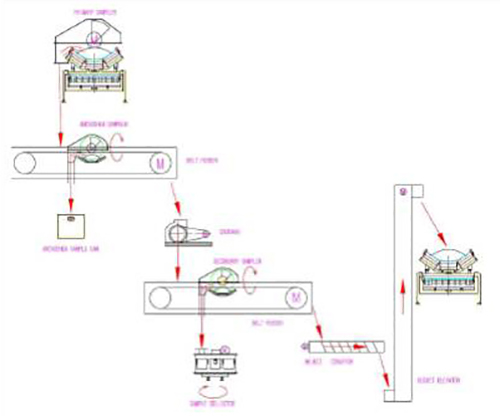

“As Received” & “As fired” Sampling System 설계, 제작 및 일체 공사

• Coal Handling System
  : ASTM D2013 / ASTM D2234 / ASTM D7430에 따른 최적 설계
• Limestone Handling System
  : ASTM C50 및 기타 ASTM 요건에 따른 최적 설계

특징

• 채취된 시료 : 분석된 자료를 필요에 따라 사용
  (물리적, 화학적 분석이 가능한 전용 분석실 사용)
• 각 운전 Mode의 경우, PLC제어 및 HMI소프트웨어로 그래픽 처리 가능.
